Tutorial

Como usar o Simulador OSIFOG

Antes de começar: estude o local de lançamento no Google Earth ou outro mapa

Antes de abrir o OpenRocket, acesse o Google Earth na Web e localize o campo de lançamento. Você vai precisar de dois dados fundamentais: as coordenadas geográficas exatas (latitude e longitude e altitute) do ponto de lançamento e a direção em graus para a qual o foguete será lançado.

Para descobrir a direção de lançamento, observe no Google Earth quais obstáculos existem ao redor (árvores, construções, áreas proibidas) e para qual lado o campo está mais aberto. Use a bússola no canto inferior direito da tela para se orientar.

---
Passo 1 — Simule o foguete no OpenRocket

Abra o OpenRocket e carregue ou crie o arquivo do seu foguete com um motor. Clique na aba "Simulações" no topo da janela. Se ainda não houver nenhuma simulação criada, clique em "Nova simulação".

Antes de rodar a simulação, é necessário configurar a direção de lançamento manualmente. Por padrão, o OpenRocket ativa uma opção que faz o foguete ser lançado automaticamente a favor ou contra o vento — isso impede que você defina a direção real. Para desabilitar essa opção, clique sobre Editar Simulação para abrir suas configurações. Aqui você poderá ajustar o comportamento do vento no seu local de lançamento, mas as coordenadas nessa página não importam. Procure o campo da Haste de Lançamento e ajuste os ângulos. Na caixa "Always launch directly..." — desmarque essa opção. Isso vai liberar o campo "Direção" (direção da haste de lançamento), onde você poderá digitar o ângulo em graus que anotou anteriormente no Google Earth.

Lembre-se: no OpenRocket, 0° corresponde lançar para ao Norte e 90° corresponde lançar para o Leste. Se você identificou no Google Earth que o foguete será lançado em direção ao nordeste, por exemplo, use 45°. Ajuste também o ângulo de inclinação da haste com a vertical.

Com tudo configurado, clique em "Simulate & Plot". O OpenRocket calculará a trajetória completa do voo.

---
Passo 2 — Exporte os dados CSV de cada estágio

Nessa janela, localize e clique na aba "Exportar Dados". Você verá uma tabela com diversas variáveis do voo. O próximo passo é selecionar apenas as quatro variáveis necessárias.

  • Time — Tempo de voo (em segundos)
  • Altitude — Altitude (m)
  • Position East of launch — Posição a leste do lançamento (em metros)
  • Position North of launch — Posição a norte do lançamento (em metros)

Agora clique em "Export" e salve.

Se o seu foguete possui múltiplos estágios, você precisará exportar um arquivo CSV separado para cada estágio.

---
Passo 3 — Abra o Simulador OSIFOG

---
Passo 4 — Faça o upload de todos os arquivos CSV

---
Passo 5 — Digite as coordenadas do local de lançamento

---
Passo 6 — Gere o KML e visualize no Google Earth

Clique em "Gerar arquivo KML".

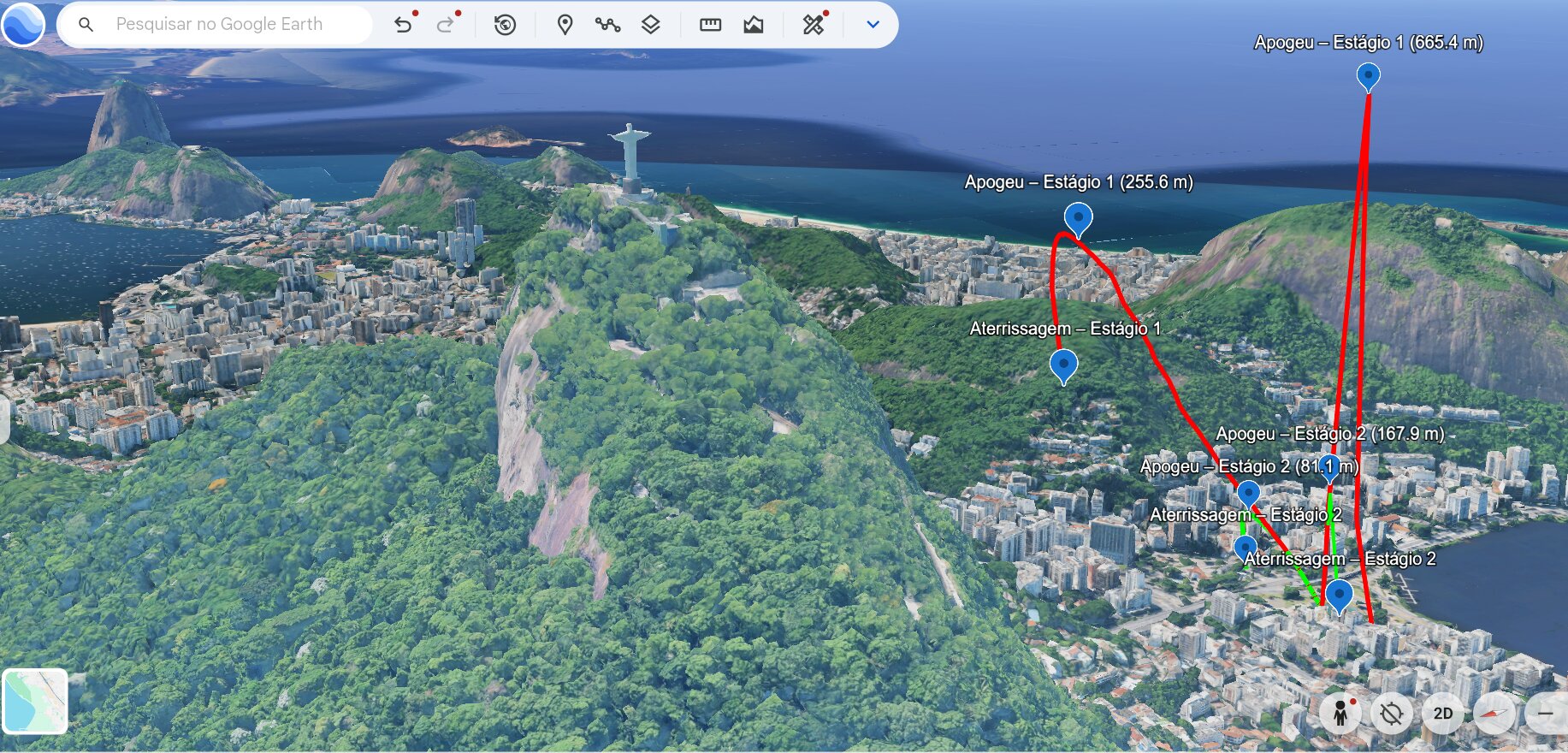

Abra o Google Earth na Web ou o Google Earth Pro. No menu lateral esquerdo, clique no ícone de pasta chamado "Projetos". Clique em "Novo projeto" e depois em "Importar arquivo kml para o projeto". Selecione o arquivo trajetoria_apogeu.kml que você baixou. O Google Earth vai voar automaticamente até o local de lançamento e exibirá a trajetória 3D do foguete, com os marcadores de apogeu e aterrissagem de cada estágio.

Para visualizar a trajetória em perspectiva 3D, clique e segure o botão direito do mouse e arraste para inclinar a câmera — ou use o controle de inclinação no canto superior direito da tela. Clique sobre qualquer marcador da trajetória para ver as informações detalhadas daquele ponto do voo.
